Park rehberlik sistemi ultrasonik park sensörü
Giriş
Park yönlendirme sisteminin kullanılıp kullanılmadığını tespit etmek için çalışma prensibini kullanan ultrasonik dalga algılayıcısını kullanan ultrasonik park sensörü ve sürücüyü hızlı bir şekilde alan bulmaya yönlendiren LED göstergesi kullanarak (KIRMIZI meşgul, YEŞİL kullanılabilir) ve park yönetimi seviyesini iyileştirin. Aynı zamanda durumu üst kontrolöre gönderin.
Resim
Parametre
İşletme | DC18V ~ 30V, Tavsiye et ： | Çalışma prensibi | Ultrasonik algılama |
Voltaj | 24V | ||
Tipik | Kırmızı ışık ： 65mA | İletişim | RS-485 |
şimdiki | Yeşil ışık ： 56mA | kip | |
boyut | 130 * 130 * 80mm | Adres Kodlaması | 00 ~ 31, 5 atlama telinden |
adresleme | |||
algılama | 290cm 2 2 atlama telinden | İşletme | -20 ~ +50 ℃ |
menzil | ayar | Sıcaklık | |
ESD | 12KV | Darbe tren testi | ± 4kV |
Tablo 2
Çalışma durumu göstergesi
Çalışma Durum Göstergesi （Kırmızı） ： yanıyorsa, iletişim ve algılanan nesnelerle ilgili
S1 Jumper Ayarı
S1 Jumper ayar talimatı :
Sağdan sola, （LH） 【1,2,3,4,5,6,7】, Alt 5 sayı (1-5) adres ayarı, üst 2 sayı (6-7) yükleme yüksekliği adresi, atlama teli araçlarda 1, aktarma araçlarında 0 yoktur.
Adres ayarı : Düşük 5 sayı (5,4,3,2,1) Sırasıyla ikili adresi 16,8,4,2,1 temsil eder. Park yeri adresi 3 gibi farklı atlama hattı kombinasyonu, 1 ve 2'ye atlamalısınız.
Algılama Mesafesi: Sen 1 0 | Detektör Ekle ： Ekle （ 4 ——> 0 ） | |||
Sen10 | Kurulum yüksekliği | Park yerinden yatay mesafe | Adr | Adr |
（ Y ） | çizgi （ X ） | |||
0 0 | 180CM - 210cm | doğrudan park yerinin üstünde | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250cm | doğrudan park yerinin üstünde | 0 0 0 0 1 | 01 |
1 0 | 250cm - 270cm | doğrudan park yerinin üstünde | ...... | ... |
1 1 | 270cm - 290CM | doğrudan park yerinin üstünde | 1 1 1 1 1 | 31 |
Tablo 3
Not:
1, Park rehberlik sistemi ultrasonik park sensörü atlayıcıyı ayarladığında, lütfen tekrar tekrar bastırın ve iyi temas sağlamak için oksit tabakasını çıkarmak için birkaç kez çekin.
2, önerilen kurulum yüksekliği Y: 2.4m-3m, güvenilir algılama sağlamak için, doğrudan park hattının üstüne monte edilmiştir.

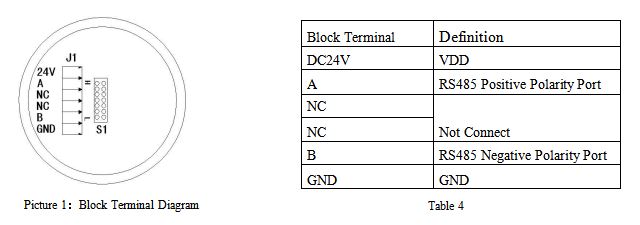

Blok Terminali Talimatı

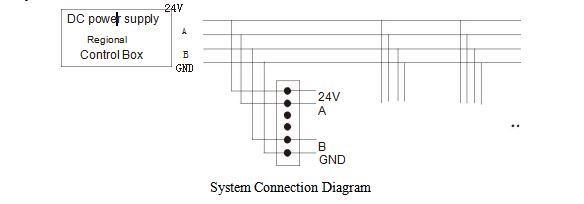

Sistem Bağlantı Talimatları
1. Tercihen veri yolu modunda bağlı bir RCM altındaki cihaz, beş bağlantı teli detector bir iletişim veri yolu tarafından algılanan detektör en fazla 32 detektör alabilir.
2. Bir RCM altındaki dedektörler, RCM'den DC güç alır. Hat kaybı üzerindeki mühendislik dikkate alındığında, dedektör çok çeşitli güç kaynağı tasarımlarını kullanır.
3. Terminal ekipmanının düzgün çalıştığından emin olmak için 24V DC güç kaynağının kullanılması önerilir. Bölgesel kontrol kutusu, güç tüketimine eşit güç sağlar, güç kaynağı ekipmanının% 150 -% 200'ünü oluşturur, uzun süre güvenilir bir başlangıç ve çalışma sağlar.

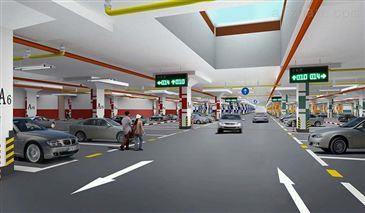

Instal l gösteri
